Raspberry Pi 3 B+ (Original ohne technische Veränderungen)
Jumper Block (Teilkonfiguration)
Steckanschluss für Upgrade-Module (z.B. 4-Kanal PWM 0-10V Output)
Stiftleiste für Micro-Module von Fremdhersteller (Pin 1-12)
1x Lüfter intern (optional) abschaltbar
BUS Anschlüsse extern (innerhalb des Verteilers)
Power (+5VDC/GND)
1x UART, 1x I2C, 1x SPI, 2x 1-WIRE, 4x USB 2.0, 1x Ethernet, WLAN*, Bluetooth*, Micro SD
BUS Verbindungen extern (Optional)
1x I2C Long Wire, 1x RS232 (with MAX3232)
Betriebssystem Software
Linux Debian 10, Free PHP, Python, JS Script, MariaDB (MYSQL)
Allgemein
Betriebsspannung: +5 VDC
Stromaufnahme: max. 2500 mA
Temperaturbereich (Betrieb): +5 … 50°C, max. 80% rel. Luftfeuchtigkeit (Nicht kondensierend)
Maße (HxBxT): 62,2 mm x 107,6 mm x 89,7 mm
Gewicht: 140g
Gehäuse
Hutschinengehäuse mit 6 Teileeinheiten
Polycarbonat UL 94 Klasse V0 107,6 mm x 89,7 mm x 62,2 mm (Breite x Höhe x Tiefe) Farbe: Hellgrau Internetverbindung
Eine ständige Verbindung zum Internet ist für den Betrieb nicht notwendig, für die Installation / Montage ist ein Internetanschluss jedoch von essentieller Bedeutung um auf das Online-Handbuch zugreifen zu können.
Wichtiger Hinweis
Die Installation und Inbetriebnahme am öffentlichen Stromnetz ist ausschließlich durch einen Elektroinstallateurbetrieb gestattet. Keine Verbindung zu Drittanbeiter, Keine Cloud, Keine externe Abfragen *Nutzung des WLAN-Moduls ist nicht vorgesehen, da die Funktion bei geschlossenem Verteilerschrank extrem stark eingeschränkt währen. Gleiches gilt für Bluetooth. Die Netzwerkverbindung (Ethernet) muss verkabelt erfolgen!
ALLE Sicherheitsregeln EN / VDE / DIN / UVV und weitere je nach Land müssen eingehalten / beachtet werden !
Jumper Block (Teilkonfiguration)
Steckanschluss für Upgrade-Module (z.B. 4-Kanal PWM 0-10V Output)
Stiftleiste für Micro-Module von Fremdhersteller (Pin 1-12)
1x Lüfter intern (optional) abschaltbar
BUS Anschlüsse extern (innerhalb des Verteilers)
Power (+5VDC/GND)
1x UART, 1x I2C, 1x SPI, 2x 1-WIRE, 4x USB 2.0, 1x Ethernet, WLAN*, Bluetooth*, Micro SD
BUS Verbindungen extern (Optional)
1x I2C Long Wire, 1x RS232 (with MAX3232)
Betriebssystem Software
Linux Debian 10, Free PHP, Python, JS Script, MariaDB (MYSQL)
Allgemein
Betriebsspannung: +5 VDC
Stromaufnahme: max. 2500 mA
Temperaturbereich (Betrieb): +5 … 50°C, max. 80% rel. Luftfeuchtigkeit (Nicht kondensierend)
Maße (HxBxT): 62,2 mm x 107,6 mm x 89,7 mm
Gewicht: 140g
Gehäuse
Hutschinengehäuse mit 6 Teileeinheiten
Polycarbonat UL 94 Klasse V0 107,6 mm x 89,7 mm x 62,2 mm (Breite x Höhe x Tiefe) Farbe: Hellgrau Internetverbindung
Eine ständige Verbindung zum Internet ist für den Betrieb nicht notwendig, für die Installation / Montage ist ein Internetanschluss jedoch von essentieller Bedeutung um auf das Online-Handbuch zugreifen zu können.
Wichtiger Hinweis
Die Installation und Inbetriebnahme am öffentlichen Stromnetz ist ausschließlich durch einen Elektroinstallateurbetrieb gestattet. Keine Verbindung zu Drittanbeiter, Keine Cloud, Keine externe Abfragen *Nutzung des WLAN-Moduls ist nicht vorgesehen, da die Funktion bei geschlossenem Verteilerschrank extrem stark eingeschränkt währen. Gleiches gilt für Bluetooth. Die Netzwerkverbindung (Ethernet) muss verkabelt erfolgen!
ALLE Sicherheitsregeln EN / VDE / DIN / UVV und weitere je nach Land müssen eingehalten / beachtet werden !

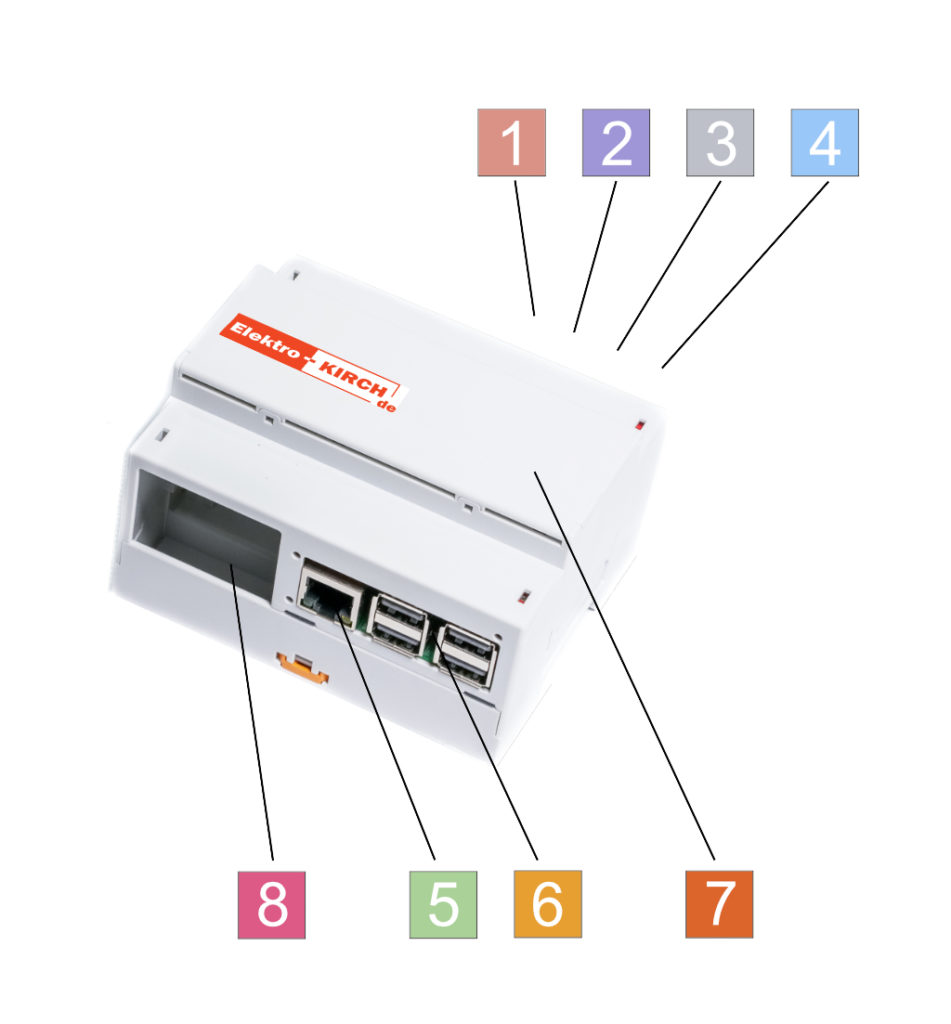

| Nr. | Anschluss | Ziel |
| 1 | Spannung 5V DC/GND5/5V DC/GND5 |
Netzgerät Mean Well HDR-30-5 |
| 2 | SPI – BUS | Z.B. KSH103-I/O-BOX TE6 oder TE9 SPI |
| 3 | 1-Wire A 1-Wire B |
Sensoren z.B. DS18B20 |
| 4 | UART / I2S-LG / I2C | Z.B. KSH103-I/O-BOX TE6 oder TE9 I2C |
| 5 | Raspbeery Pi 3B+ Ethernet |
Router |
| 6 | Raspbeery Pi 3B+ 4x USB 2.0 |
Ggf. Boot-Modul, i.d.R. nicht benutzt. |
| 7 | Header-Platine für RPi 3B+ | Jumper (Konfiguration) |
| 8 | Erweiterungsslot | z.B. 4-Fach PWM 0-10 Modul für Dimmer |
| Der im KSH103 voll integrierte Raspberry Pi 3B+ wird technisch und/oder mechanisch nicht geändert |
